StreamLine™: быстрое создание химических изображений

Быстрое, аккуратное отображение большой площади

StreamLine быстро генерирует двумерные химические изображения высокой четкости для очень больших областей образца Таким образом предотвращается повреждение образца, индуцированное лазерным излучением за счет облучения линией лазерного излучения, а не интенсивным пятном.

Химические изображения, которые не пропускают ни одной детали

Большинство образцов не являются однородными; для полного понимания необходимо знать размер и распределение их компонентов. StreamLine собирает эту информацию быстро и без повреждений, независимо от того, насколько велик ваш образец.

В режиме StreamLine Slalom всегда охватывается вся зона анализа, даже в случае недостаточной выборки. Таким образом вы гарантировано не пропустите важную информацию, и полученные изображения точно описывают образец.

Polished igneous rock section from Tibet [gen]

Polished igneous rock section from Tibet

Polished igneous rock section from Tibet. Showing variety of mineral species present over a large area (6 mm x 5 mm)
[1500 x 918] [1.2MB]

Образец и сигнал синхронизированы

StreamLine синхронизирует движение образца на высокоскоростном столике микроскопа, контролируемом энкодерами (HSES) с движением сигнала на детекторе. Каждая точка отображаемого образца пересекает линию лазера один раз. Сразу после этого детектор накапливает сигнал, а затем считывает его. Таким образом генерируется большое химическое изображение образца, не содержащее артефактов.

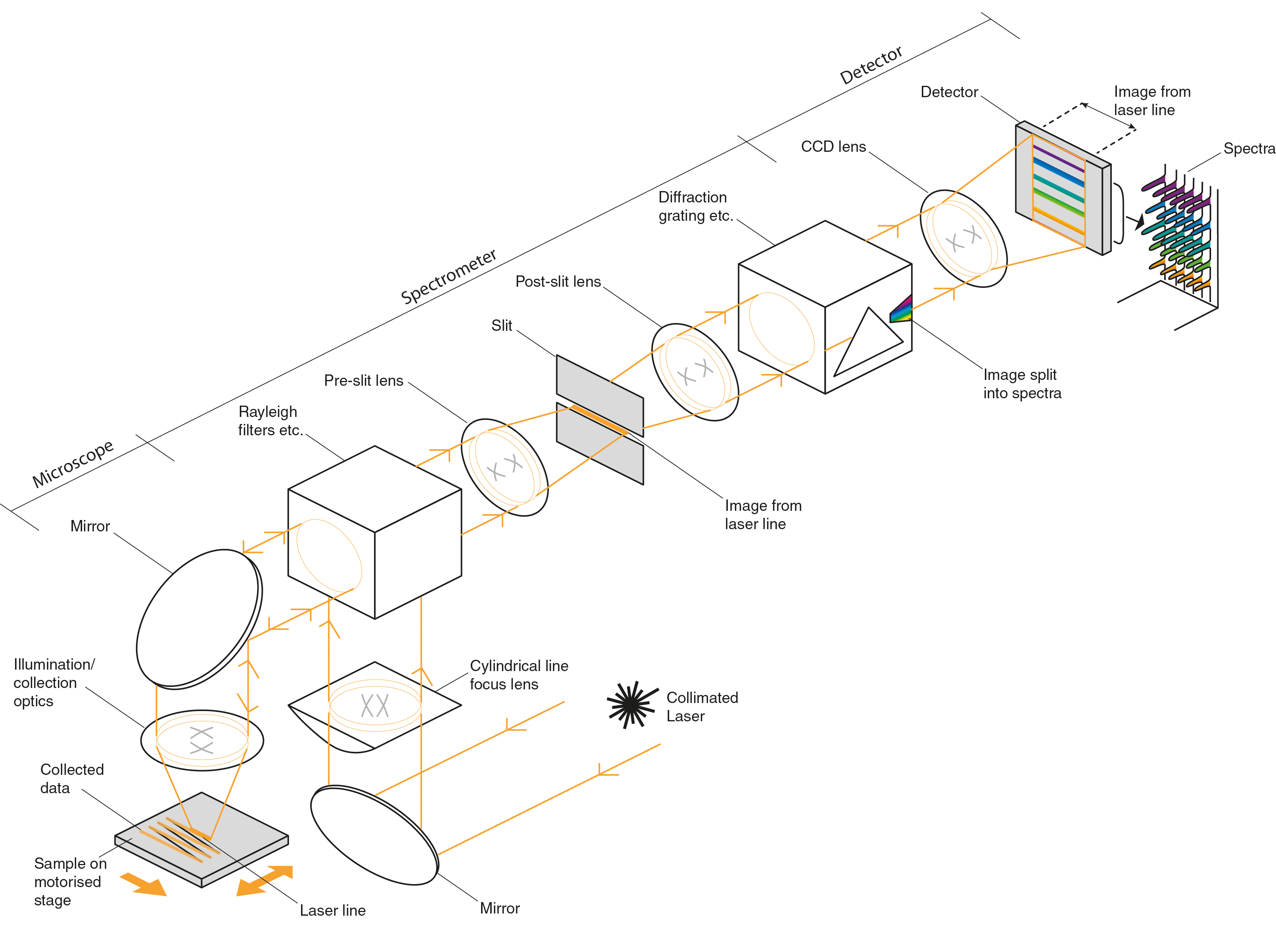

Schematic of StreamLine imaging using inVia [en]

Schematic of StreamLine imaging using inVia

StreamLine illuminates a line on the sample. This produces a series of parallel spectra on the detector. As the motorised stage moves the sample beneath the microscope, the spectrum associated with a point on the sample moves across the detector. The charge (signal) on the detector is swept across the detector at the same rate, accumulating all the time, and is read out when it reaches the edge of the detector. Data is therefore read off continuously from the detector as the line is rastered across the sample.
[3480 x 2596] [1.0MB]

Изображения любого размера без стыков

Область, сканируемая StreamLine, не ограничивается полем зрения объектива микроскопа, а только общим ходом предметного столика микроскопа. Streamline может генерировать изображения больших площадей, без артефактов, потому что устраняет необходимость сращивания вместе меньших областей.

Очень легко управлять сканированием и разрешением изображения путем изменения размера шага или смены объектива микроскопа. При необходимости быстрого сканирования с пониженным разрешением можно включить режим StreamLine Slalom, однако даже в этом случае весь образец подвергается анализу.

Изображения, полученные при различных разрешениях, легче сравнивать, если для их получения использовали один и тот же объектив (благодаря одинаковой глубине анализа). StreamLine и Slalom дают возможность получения изображений с желаемым разрешением и размером, с помощью одного и того же объектива.

Фотогалерея

Polished igneous rock section from Tibet

Polished igneous rock section from Tibet. Showing variety of mineral species present over a large area (6 mm x 5 mm)
[1500 x 918] [1.2MB]
Streamline image of human oesophagus

Streamline image of human oesophagus Red is an overview showing the tissue Dark blue (epithelial cells) / yellow (lamina propria) Magenta (lipid) / cyan (mucin) Sample courtesy of Catherine Kendall, Gloucestershire Hospitals NHS Foundation Trust, UK.
[6048 x 3468] [7.9MB]
Crystal domains in a polycrystalline photovoltaic cell

StreamLine Plus Raman image of crystal domains in a polycrystalline photovoltaic (PV) cell. The size and shape of these domains are used to study cell efficiency. This Raman image highlights StreamLine's ability to image large areas, and was acquired from a commercial PV module through the encapsulation layer.
[1150 x 573] [255kB]
StreamLine Raman image showing inhaler active pharmaceutical ingredients

StreamLine Raman image of inhaler active pharmaceutical ingredient particles: salbutamol sulfate (green); beclomethasone dipropionate (red); colocalised particles of both APIs (yellow)
[1500 x 1379] [298kB]
StreamLine Raman image of tablet used for the treatment of Parkinson’s disease

StreamLine Raman image of tablet used for the treatment of Parkinson's disease. Contains two API's (levodopa – yellow, and benserazid - red) and four excipients (anhydrous citric acid – green, maize starch – cyan, magnesium stearate – magenta, and microcrystalline cellulose – blue).
[600 x 400] [128kB]
Raman image of washing powder

Multiple component Raman image of washing powder showing the location of eight chemical species within the mixture, superimposed over white light image
[1500 x 1584] [1.6MB]
