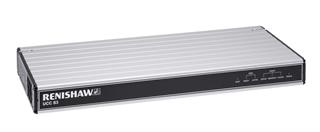

UCC S3

Solução para cabeçote universal automático com ativação por contato e escaneamento em 3 eixos.

Comando poderoso para CMM de 3 eixos com interface para ativação por contato integrada, interface TP200, interfaces SP600 e SP25M, comando do cabeçote PH10 PLUS e compensação de temperatura.

Projetado para o mercado de CMM de 3 eixos
Apropriado para CMMs grandes e pequenas utilizando os apalpadores de escaneamento SP25M e SP600 com PH10 PLUS
Possui compensação de erro térmico (TEC) integrada com suporte para 16 canais de compensação de temperatura
Deve ser utilizado em conjunto com o amplificador Renishaw SPA3
Utiliza uma fonte de alimentação externa e controla completamente o cabeçote PH10 PLUS, os sinais da CMM e do apalpador e se comunica com o computador da CMM

Comparação com UCC

■ Especificação padrão

- Não disponível

Função / especificação	UCC T3-2	UCC T3 PLUS	UCC S3	UCC T5	UCC S5
Interface TP200 / SCR200	■	■	■	-	-
Interface SP600	-	-	■	-	-
Interface SP25M	-	-	■	-	-
Interface SP80	-	-	-	-	-
Interface PH10	-	■	■	-	-
Interface PH20	-	-	-	■	-
Interface REVO	-	-	-	-	-
Interface REVO-2	-	-	-	-	■
Número de eixos da CMM controlados	3	3	3	3	3
Eixos adicionais configuráveis (mesa rotativa, escala dupla, acionamento duplo)	É necessário um segundo SPA3-2	É necessário um segundo SPA3-2	É necessário um segundo SPA3-2	É necessário um segundo SPA3-2	É necessário um segundo SPA3-2
Compatibilidade SPA (servo power amp)	SPA3-2	SPA3-2	SPA3-2	SPA3-2	SPA3-2
Saída SPA analógica ±10 V	-	-	-	-	-
Saída do sensor de temperatura	-	16	16	16	16
Compatível com placas auxiliares existentes	-	-	-	-	-
Máxima taxa de dados escaneados em tempo real	-	-	SP25M: 2000 pontos/s	-	REVO-2: 4000 pontos/s
Fonte de alimentação AC integrada	-	-	-	-	-
Fonte de alimentação DC externa	■	■	■	■	■
CMM I/O não comprometidas	2 entradas + 1 saída	2 entradas + 1 saída	2 entradas + 1 saída	2 entradas + 1 saída	2 entradas + 1 saída
Função / especificação	UCC T3-2	UCC T3 PLUS	UCC S3	UCC T5	UCC S5

Dimensões

	UCC T3-2	UCC T3 PLUS	UCC S3	UCC T5	UCC S5
Largura	440 mm (gabinete 19 pol)	440 mm (gabinete 19 pol)	440 mm (gabinete 19 pol)	440 mm (gabinete 19 pol)	440 mm (gabinete 19 pol)
Altura	44 mm (1U)	44 mm (1U)	44 mm (1U)	44 mm (1U)	44 mm (1U)
Profundidade	180 mm	180 mm	180 mm	180 mm	180 mm
Peso	2,1 kg	2,6 kg	2,6 kg	2,1 kg	2,1 kg

Os dados as seguir são comuns a todos os comandos UCC:

Configurado para CMMs comandadas diretamente por CNC (DCC)
Tipo de processador: 1,6 GHz Intel Atom
Unidade de comando portátil apropriada: MCUlite-2*, MCU5-2, MCU W-2
Saída do comando SPA digital
Link de comunicação com PC: Ethernet
Compatibilidade com sistema operacional do PC: XP pro,Windows 7, Windows 8
Tempo de loop do servo: 0,5 ms
Função de medição por contato (TTP)
Renishaw UCCserver (I++ DME)
Integração comum software UCC
Entrada de escala digital: RS422 - Renishaw
Entrada de escala analógica: Por interface externa
Potência disponível para I/O: 24 V a 1 A
Especificação I/O:
- Configurável pelo usuário
- ALTA ou BAIXA ativa
- Faixa de tensão de 5 V a 24 V
- Compatível com interruptor de limite externo e interno
- Compatível com limite programável
- Função de mapa de erros volumétricos da CMM
- Compatível com UCCassist Renishaw

* Não apropriado para REVO / REVO-2
