Крепежные приспособления компании Renishaw для системы Equator™
Крепежные приспособления компании Renishaw для системы Equator предусматривают легкую и удобную компоновку независимо от габарита, геометрии и материала детали.
Модульная индивидуальная крепежная оснастка для универсальной системы цифровых шаблонов Equator
Крепежная оснастка компании Renishaw для системы Equator включает специальные базовые плиты с трехточечным механизмом точного базирования. Плита снимается и устанавливается в систему Equator за считанные секунды. Надежная фиксация базовой плиты гарантирует установку каждого крепежного приспособления с высокой повторяемостью и его прочное крепление на своем месте. Это позволяет быстро менять детали, снимая и закрепляя их в системе за считанные секунды.
Использование крепежной оснастки компании Renishaw для системы Equator дает возможность повысить производительность и точность процессов измерения благодаря быстрой и удобной компоновке, причем с высокой повторяемостью, крепежных приспособлений.
- Базовые плиты снабжены буквенно-цифровыми индикацией для сетки отверстий. Это позволяет описать и задокументировать каждый случай установки, что делает возможным быстрое и точное воспроизведение такой же установки при последующих измерениях.
- Все приспособления затягиваются вручную, специальный инструмент не требуется
Крепежные приспособления легко устанавливаются в положение, обеспечивающее минимальный контакт с деталью и в зоне вокруг нее. Тем самым устраняются препятствия на пути перемещения контактного датчика и создаются условия для измерения каждого элемента детали.
Предлагаются базовые плиты с резьбой M4, M6, M8 или 1/4-20. Плиты отлиты из алюминия и имеют твердое анодное покрытие Nituff®, обеспечивающее стойкость к износу и царапинам.
При запросе на изготовление крепежных приспособлений для системы Equator по индивидуальному заказу заполните и отправьте бланк, доступный ниже, или обратитесь в свое региональное представительство.
Заказ крепежной оснастки для системы Equator
Крепежные приспособления компании Renishaw для Equator можно приобрести как в виде комплектов заданной конфигурации, так и по отдельности. Каждый комплект включает в себя базовую плиту и набор модульных приспособлений. Выбор комплекта определяется типом закрепляемых деталей. Компания Renishaw предлагает комплекты в двух исполнениях:
- Комплект зажимных приспособлений
- комплект магнитных и зажимных приспособлений (включает магниты для крепления стальных деталей)
Подробная информация содержится в документе Технические характеристики: Крепежные приспособления для системы Equator™, дополнительные сведения можно получить в региональном представительстве компании.
Материалы для скачивания
А вы знали?

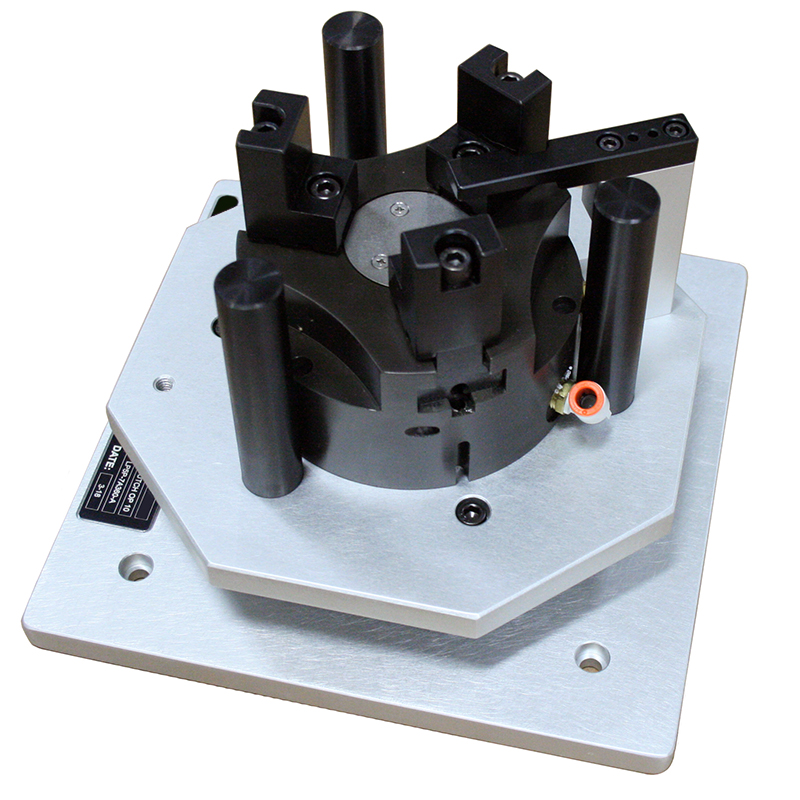

Конструкторы Renishaw могут разработать крепежные приспособления по индивидуальному заказу. Мы можем предложить вам индивидуальное решение для универсальной системы цифровых шаблонов Equator в зависимости от вашей потребности, будь то повышение производительности за счет измерения нескольких деталей за раз, или возможность измерения труднодоступных элементов с помощью нашего модульного оборудования.
Заполните форму заявки на изготовление по индивидуальному заказу или свяжитесь с нами, используя ссылки, указанные в пункте «Следующий шаг».
Примеры применения в системе Equator
Предлагаются также различные универсальные системы цифровых шаблонов Equator™ и обширная гамма щупов.
