Прецизионный датчик MP250 для станков

Прецизионный контактно-триггерный датчик для шлифовальных станков

.

Непревзойденные характеристики измерений по 3 координатам

Высочайшая точность со сверхмалым разбросом рабочего хода.

Надежная конструкция для жестких условий эксплуатации.

Датчик Renishaw MP250 помогает контролировать процессы шлифования и позволяет производить годные детали без доработок, стабильно выпускать больше деталей без ущерба для точности и, как следствие, повысить производительность и прибыль.

Благодаря технологии RENGAGE™, система не имеет себе равных по точности и повторяемости результатов трехмерного контроля, а также позволяет осуществлять достоверные измерения прямо на станке.

Маленький датчик, большой эффект

Дополнительная информация

Варианты программного обеспечения для измерений

С целью программирования измерительных процедур для установки заготовки и контроля обработки на обрабатывающих центрах с ЧПУ можно использовать следующие пакеты программ.

  • GoProbe – пакет программ начального уровня для простой установки заготовки и наладки инструментов.
  • Inspection Plus – интегрированный пакет программ контрольных измерений с поддержкой векторных измерений.
  • Productivity+™ Active Editor Pro – пакет программного обеспечения для ПК с графическим интерфейсом, дающий пользователю возможность выбирать функции непосредственно по импортируемым моделям CAD.

Снижение количества брака, повышение производительности и прибыли — MP250 поможет вам контролировать процесс шлифования.

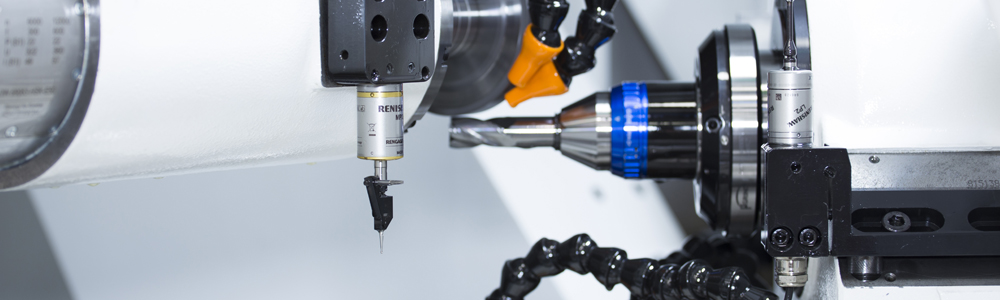

Предназначен для шлифования

Обработка в тяжелых условиях

Производительность в тяжелых условиях

Двойное мембранное уплотнение позволяет датчику MP250 работать в среде с высоким содержанием абразивных частиц, характерной для шлифовальных станков. Даже в таких условиях датчик обеспечивает достоверные результаты измерения в течение продолжительного срока службы.

Калибровочный стержень MP250

Компактная конструкция

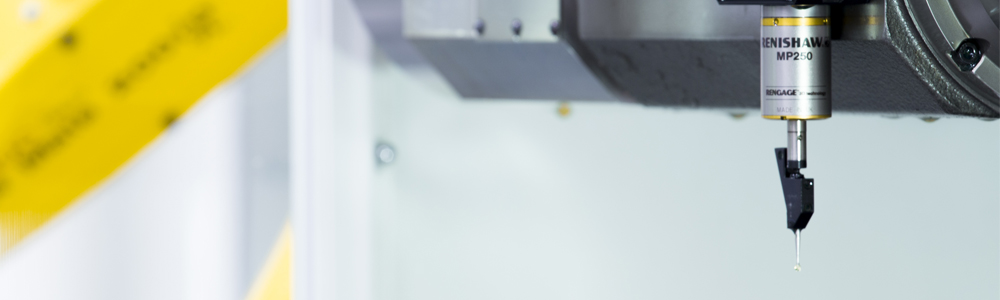

MP250 имеет диаметр всего 25 мм. Такой маленький размер улучшает доступ в станках, в которых свободное место в дефиците.

Калибровочная сфера MP250

Стойкость к вибрации станка

Высокие уровни вибраций, часто наблюдаемые на токарных и шлифовальных станках, не снижают превосходные характеристики датчика. Если вибрация станка является проблемой, датчик можно переключить в более вибростойкую конфигурацию.

Контроль инструмента с канавками с помощью MP250

Использование с индивидуальным щупом

MP250 можно использовать с длинными и тяжелыми индивидуальными щупами, которые часто применяют для измерения инструментов на шлифовальных станках. Технология RENGAGE™ позволяет сохранить выдающуюся точность датчика и обеспечить минимальный разброс величины отклонения перед срабатыванием даже при использовании длинных щупов.

0,25 мкм 2σ

Односторонняя повторяемость

±1,00 мкм

Трехмерный (3D) лепестковый эффект по X, Y и Z

0,08 Н

Сверхнизкое усилие срабатывания щупа в плоскости XY

3-мерное измерение с помощью технологии RENGAGE™

Тензометрический механизм MP250

Технология RENGAGE™ сочетает проверенные силиконовые тензометрические датчики со сверхкомпактной электроникой. Благодаря ей станочные контактные измерительные системы достигают непревзойденных возможностей 3-мерного измерения и повторяемости результатов, измеряемой в долях микрометра.

Поскольку тензометрические датчики не зависят от кинематического механизма, датчики с технологией RENGAGE отличаются чрезвычайно низким усилием срабатывания, а следовательно — исключительной точностью. Более того, они не повреждают поверхности и не деформируют детали.

Выполнение нынешних и будущих требований, предъявляемых к характеристикам наших изделий, вынуждает нас производить все более сложные и меньшие по размеру детали со стабильной точностью в пределах 1 мкм. Соответственно, для нашей технологии очень важно качество базирования и измерения. Именно это определило наш выбор в пользу технологии RENGAGE™.

Flann Microwave (Великобритания)

Компоненты системы

Контактно-измерительная система MP250

Интерфейс HSI-C

Проводной интерфейс передачи данных обеспечивает передачу сигналов между измерительным датчиком и устройством ЧПУ станка и обработку этих сигналов. Можно выбирать рабочие конфигурации датчика. Для этого предусмотрен переключатель на интерфейсе.

Держатель FS10 / FS20

Держатель обеспечивает надежное монтажное положение измерительного датчика и содержит полностью экранированное проводное соединение датчика с интерфейсом.

Измерительный датчик MP250

Контактно-измерительный датчик диаметром 25 мм с технологией RENGAGE для высокоточных измерений.

Щупы для датчиков

Специально для тензометрических датчиков была создана серия щупов повышенной прочности из углеродного волокна с высоким значением модуля Юнга. Эти щупы приводят к минимуму разброс величины отклонения перед срабатыванием и повышают точность датчика. Также можно использовать специализированные щупы, конструкция которых зависит от области применения.

Следующий шаг

Если вы считаете, что MP250 подходит вам, обратитесь к местному представителю отдела продаж.

Подробнее

Документация по использованию MP250

Сертификаты соответствия изделий содержатся в библиотеке технической поддержки.

Преимущества Renishaw

Компания Renishaw гордится своей репутацией, заработанной благодаря качественной поддержке клиентов через сеть, которая состоит более чем из 70 центров поддержки и технического обслуживания по всему миру.

Получите техническую поддержку, услуги обучения и рекомендации или покупайте запчасти и оснастку в нашем интернет-магазине, в котором представлен широкий выбор продукции.
