APEXBlade™

APEXBlade für die Planung komplexer Scanning-Messwege in 5-Achsen

APEXBlade ist eine Software, welche die Erstellung von kontinuierlichen 5-Achsen Scanning-Messwegen deutlich beschleunigt. Der Bediener wird durch die Software aufgefordert, die Nenngeometrie – in diesem Fall von Turbinenschaufeln aus der Luft- und Raumfahrt zu importieren und die zu messende Schaufel auszuwählen. Die Software ermittelt dann automatisch den optimalen Messweg des 5-Achsen Sweep-Scans über die Schaufel. Das daraus erstellte DMIS-Teileprogramm wird für MODUS aufbereitet, importiert und kann von dort aus ausgeführt werden.

• Schnelle und einfache Programmierung von Sweep-Scan Blöcken innerhalb eines Teileprogramms
• Mit diesem Verfahren werden weit größere Datenmengen erfasst als durch Querschnitte (eine Punktewolke für jede Schaufel)
• Möglichkeit, so viele Schaufelabschnitte zu liefern, wie nötig
• Daten können für Analysen nach dem Fertigungsprozess aufgerufen werden

Vorbereitung des Sweep-Scans

• Import der CAD-Datei
• Auswahl der zu prüfenden Schaufel
• Die Software generiert die Sweep-Scans und zeigt Knoten für die Planung der Messwege an
• Alle Sweep-Parameter können vollständig kontrollierbar angepasst werden
• Bei Bedarf können zusätzliche Scans in Querrichtung eingefügt werden

Planung des Messwegs

• Anklicken, um die Planung zu starten
• Entscheiden, ob die Anmeldedaten gespeichert werden sollen
• Abwarten... sehen Sie sich an, welche Problembereiche für die Planung ausgegeben werden
• Bei Bedarf Scans in Querrichtung planen
• Beenden

Simulation

• Anklicken
• Vergrößern
• Problembereiche korrigieren
• Diese Bereiche neu planen
• Beenden

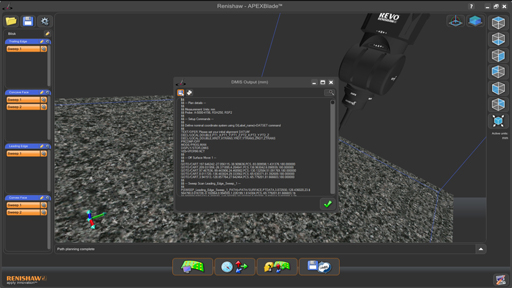

DMIS-Ausgabe

• DMIS-Datei speichern
• .apx Job-Datei speichern (optional)
• Beenden
