Tecnologia de preset de ferramentas
Determine a geometria e a condição atual de uma ferramenta de corte.
Tecnologia de preset de ferramentas
Preset de ferramentas é o processo de determinação da geometria como comprimento, raio e/ou diâmetro de uma ferramenta de corte utilizando um dispositivo de preset de ferramentas e um software dedicado. Algumas tecnologias de preset de ferramentas também são capazes de determinar informações como perfil radial/linear e condição do fio de corte. A detecção de ferramenta quebrada pode ser efetuada por sistemas de preset de ferramentas e dispositivos dedicados. O preset de ferramentas e a detecção de ferramentas quebradas permitem a operação sem operadores de máquinas-ferramenta.
Os produtos de preparação são referidos como "por contato" e "sem contato", dependendo da tecnologia utilizada.

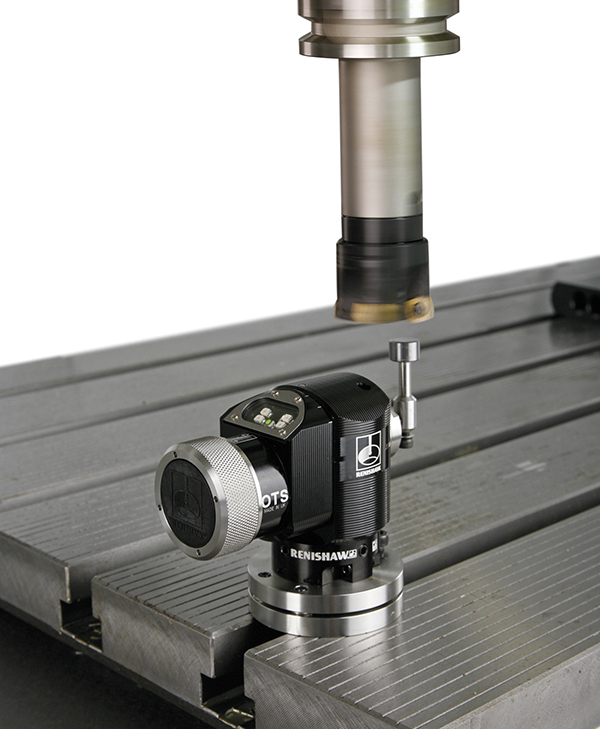

Preset de ferramentas por contato
Os sistemas de preset de ferramentas por contato requerem contato físico entre o dispositivo e a ferramenta. Os sistemas ainda podem ser classificados como tipo "êmbolo", tipo "apalpador" ou braço de preset de ferramentas (utilizados em centros de torneamento).
Vantagens
- Repetibilidade e exatidão de ferramenta-a-ferramenta
- Robustez em ambientes agressivos de máquina
- Excelente relação custo-benefício
- Pode medir em diferentes orientações do fuso
- Disponível com transmissão óptica
- Pode medir diâmetros e comprimentos de ferramentas rotativas
Considerações
- Pode defletir ferramentas muito pequenas
- Não efetua verificação de fios de corte complexos
- Usualmente é montado sobre a mesa
Presets de ferramentas sem contato
Os sistemas de preset de ferramentas sem contato utilizam um feixe óptico (laser) para detectar a presença da ferramenta. Os sistemas podem ser subdivididos em sistemas "fixos", com transmissor e receptor alojados dentro de um único conjunto, ou "separados", com conjuntos de transmissão e recepção individuais.
Os sistemas sem contato também podem verificar quebras e/ou fios de corte lascados da ferramenta.
Vantagens
- Não deflete ferramentas muito pequenas
- Mede com altas rotações do fuso
- Proteção permanente do sistema óptico
- A verificação do fio de corte detecta lascamentos e insertos
- A medição em vários pontos é possível
Considerações
- Em geral são mais caros do que os sistemas com contato
- A instalação é mais complexa: exige fornecimento de ar limpo
- Ambientes agressivos e impurezas podem causar problemas de aplicação e erros de medição nos sensores ópticos
- Não apropriado para ferramental fixo
Sistema de detecção de ferramentas ToolWise™ (detecção de ferramenta quebrada)
A detecção de ferramenta quebrada é o processo utilizado para determinar a condição da ferramenta, tal como perfil radial e linear e a condição do fio de corte. Ela está disponível como função na maioria dos dispositivos de preset de ferramentas bem como nos sistemas de detecção dedicados.
Capabilidades
- Tempos de detecção ultrarrápidos utilizando os exclusivos recursos de reconhecimento de padrões ToolWise™
- Sistema flexível, capaz de operar em uma grande faixa de rotações de ferramentas (200 rpm até 5000 rpm)
- Preparação simples, montagem fora do espaço de trabalho da máquina
Para mais informações sobre a tecnologia de preset de ferramenta, leia a seção Mais leituras.
