Geavanceerde diagnosetools voor optische encoders

Renishaw biedt een reeks van optionele geavanceerde diagnosetools die helpen bij uitdagende installaties voor bewegingsbesturing. Ontdek wat deze tools doen en hoe ze kunnen helpen om encoders instellen en foutendiagnose snel en gemakkelijk te maken.

Optimaliseer uw installatie voor bewegingsbesturing

De geavanceerde diagnosetools ADTi-100, ADTa-100 en ADTpro-100 nemen uitgebreide real-time gegevens over van Renishaw optische encoders. Deze informatie wordt weergegeven op het integrale touch-screen van de ADTpro-100 of via de gebruikersvriendelijke Renishaw ADT View software-interface op een Windows™ tablet of pc.

De set-up led op de leeskop is in het algemeen voldoende om de encoder in te stellen, maar geavanceerde diagnosetools kunnen hulp bieden bij meer uitdagende installaties. Ze rapporteren ook gedetailleerd over de encoderprestaties, wat helpt bij storingen oplossen en lange machinestilstand voorkomen.

De ADTi-100 en ADTpro-100 zijn in-line aan te sluiten tussen een incrementele encoderleeskop en de bewegingsbesturing, om continu real-time terugkoppeling van encodergegevens te verkrijgen.

Encoderprestaties verhogen met geavanceerde diagnosetools

Bekijk de video hieronder om inzicht te krijgen in hoe uw encoderinstallatie kan profiteren van geavanceerde diagnosetools.

Wat zijn de voordelen van de Renishaw geavanceerde diagnosetools?

De drie modellen geavanceerde diagnosetools bieden een uitgebreide functionaliteit voor incrementele en absolute optische encoders.

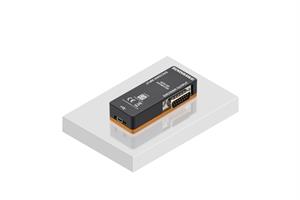

ADTi-100

De ADTi-100 is compatibel met een selectie van Renishaw incrementele optische encoders, en werkt met de ADT View software om de volgende leeskopinformatie visueel weer te geven:
⦁ Signaalsterkte – Weergave van signaalgrootte, referentiemarkeringsfase en limietschakelaars waar van toepassing, en vrijgave om systeemkalibratie te starten.
⦁ Lissajous-grafiek – Weergave van de kwaliteit van het uitgaande leeskopsignaal.
⦁ Signaalsterkte als functie van positie - Grafiek van de signaalsterkte langs de hele as om de installatie te optimaliseren, te helpen bij diagnoses en te bevestigen dat de service ter plaatse goed uitgevoerd is.
⦁ Snelheid – Weergave van de actuele systeemsnelheid.
⦁ Digitaal display – Digitale weergave van de systeempositie.

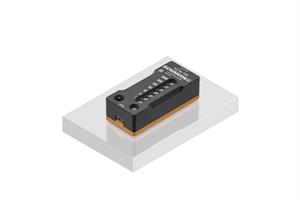

ADTa-100

De ADTa-100 bevat een rij van zeven meerkleurige leds die de signaalsterkte aangeven. Hiermee is de leeskopinstelling snel te controleren zonder dat een pc of laptop nodig is. Indien aangesloten op een Windows pc werkt de ADTa-100 samen met de ADT View software om de volgende leeskopinformatie van Renishaw absolute encoders weer te geven:
⦁ Digitaal display – Digitale weergave van de systeempositie.
⦁ Signaalsterkte als functie van positie - Grafiek van de signaalsterkte langs de hele as om de installatie te optimaliseren, te helpen bij diagnoses en te bevestigen dat de service ter plaatse goed uitgevoerd is.
⦁ Bij seriële interfaces die een nulstelfunctie hebben, is die te activeren via de ADT View software-interface.

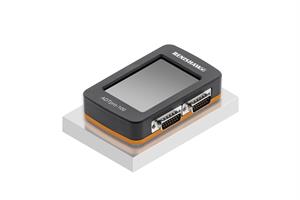

ADTpro-100 (kan alvast besteld worden)

De ADTpro-100 biedt een touch-screen in kleur, dat gedetailleerde encoderinformatie weergeeft zonder dat aansluiten op een externe computer nodig is. Er is verder geen andere instelapparatuur nodig. De ADTpro-100 is compatibel met Renishaw incrementele optische encoders. Compatibiliteit met Renishaw absolute optische encoders wordt binnenkort toegevoegd.
⦁ Voorzien van een USB-poort en daardoor te gebruiken met ADT View indien grotere weergave nodig is.
⦁ Ook te gebruiken in beveiligde werkomgevingen, want een camera en draadloze werking ontbreken zodat voldaan wordt aan de strengste toegangseisen voor productiefaciliteiten.

Compatibiliteit en hoofdkenmerken

Compatibele encoders en hoofdkenmerken	ADTi-100 (Artikelnummer: A-6195-0100)	ADTa-100 (Artikelnummer: A-6525-0100)	ADTpro-100 (alvast te bestellen) (Artikelnummer: A-6647-0100)
TONiC™
ATOM™
QUANTiC™
VIONiC™
ATOM DX™
RESOLUTE™
EVOLUTE™
FORTiS™
Gebruik met ADT View software			*
Stand-alone (geen pc nodig)

* Compatibel met volgende release van ADT View software

Wat is de Renishaw ADT View software?

De ADT View software is een downloadbare en gemakkelijk te gebruiken softwareapplicatie om de uitgebreide real-time gegevens van de ADT's te bekijken. De intuïtieve software-interface biedt een reeks van waardevolle functionaliteiten, geeft de informatie vanuit de ADT gedetailleerd weer, en biedt diverse keuzes voor export of opslag van belangrijke gegevens.
