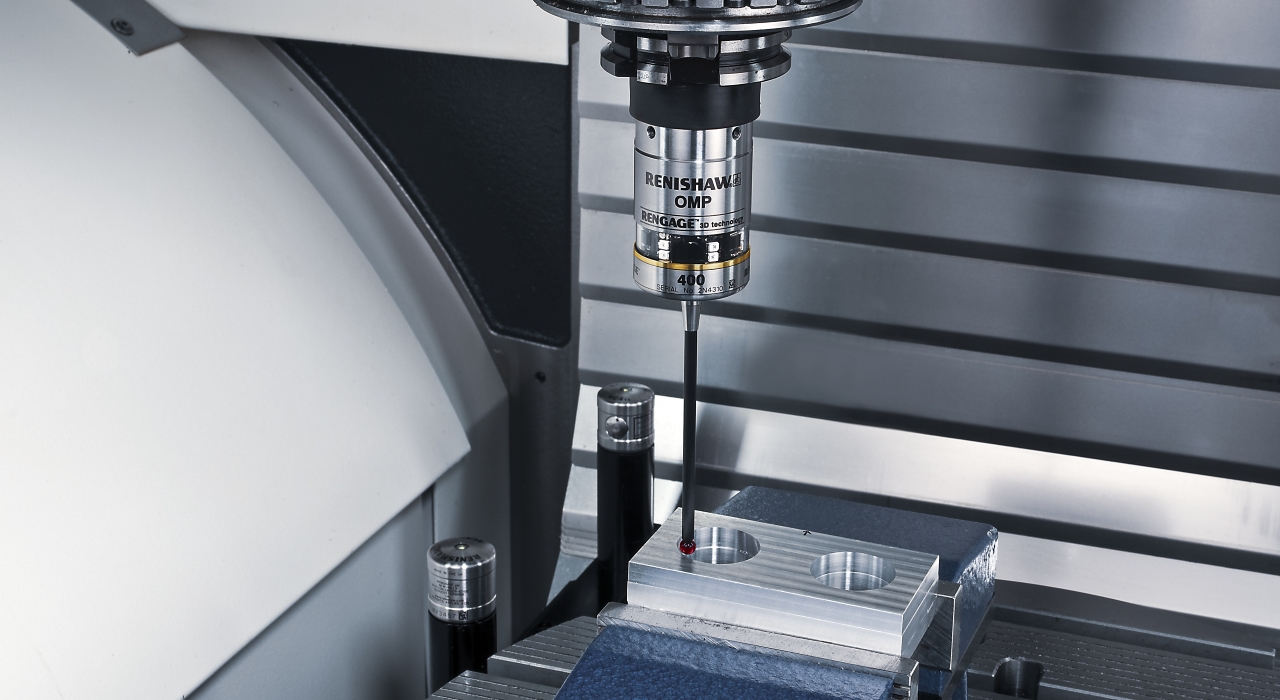

Высокоточный датчик OMP400 для использования на станках

Измерение деталей и настройка на технологическую операцию на малых и средних обрабатывающих центрах и многоцелевых станках.

Непревзойдённая точность и повторяемость по 3 координатам.

Надежная технология передачи модулированного оптического сигнала.

Великолепные характеристики для уменьшения количества брака и повышения прибыли.

OMP400 — это ультракомпактный высокоточный контактный датчик, который предоставляет возможность выполнять автоматизированную настройку на технологическую операцию, а также производить 3-мерные измерения деталей сложной геометрической формы на обрабатывающих центрах с ЧПУ и многоцелевых станках.

Благодаря запатентованной тензометрической технологии и стойкой к помехам оптической передаче данных, OMP400 отличается превосходными характеристиками, как и все прецизионные датчики Renishaw.

Семейство технологии RENGAGE™

Дополнительная информация

Варианты программного обеспечения для измерений

С целью программирования измерительных процедур для установки заготовки и контроля обработки на обрабатывающих центрах с ЧПУ можно использовать следующие пакеты программ.

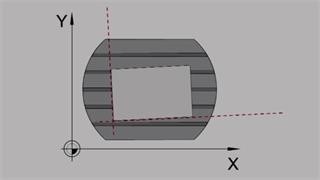

  • GoProbe – пакет программ начального уровня для простой установки заготовки и наладки инструментов.

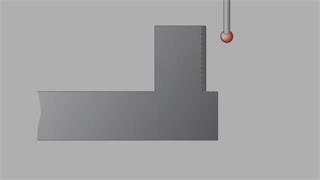

  • Inspection Plus – интегрированный пакет программ контрольных измерений с поддержкой векторных измерений.
  • Productivity+™ Active Editor Pro – пакет программного обеспечения для ПК с графическим интерфейсом, дающий пользователю возможность выбирать функции непосредственно по импортируемым моделям CAD.

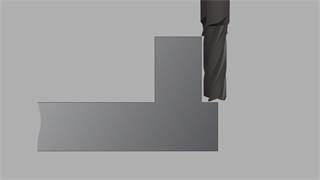

Снижение количества брака, повышение производительности и прибыли — станочные контактные датчики Renishaw помогут вам контролировать процесс обработки.

Разработан для повышения эффективности

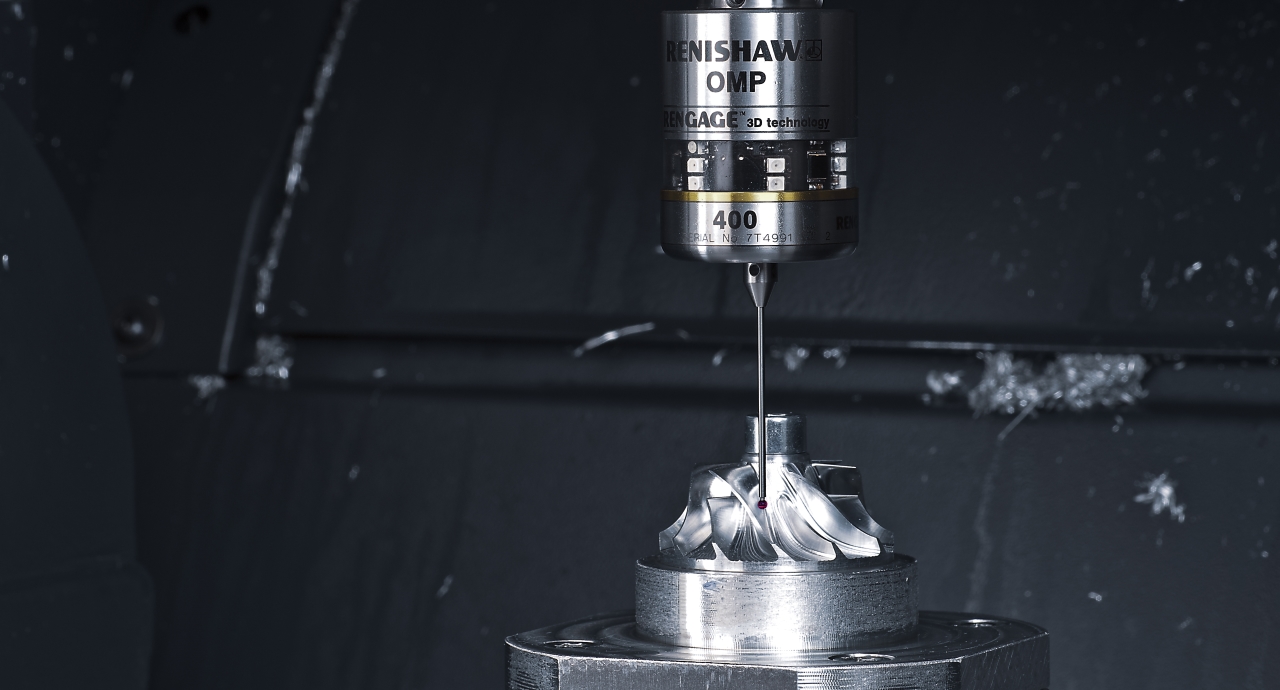

Рабочее колесо OMP400

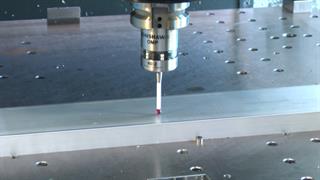

Высочайшая 3-мерная точность

Обеспечивает непревзойденную субмикрометрическую точность при измерении сложных 3-мерных форм и контуров.

Сверхнизкое усилие срабатывания

Непревзойденно низкое усилие срабатывания устраняет вероятность повреждения поверхности и формы при выполнении тонких работ.

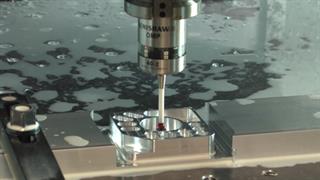

Конструктивная долговечность

Прочная конструкция, которая даже в самых жестких условиях окружающей среды обеспечивает надежные измерения и длительный срок службы.

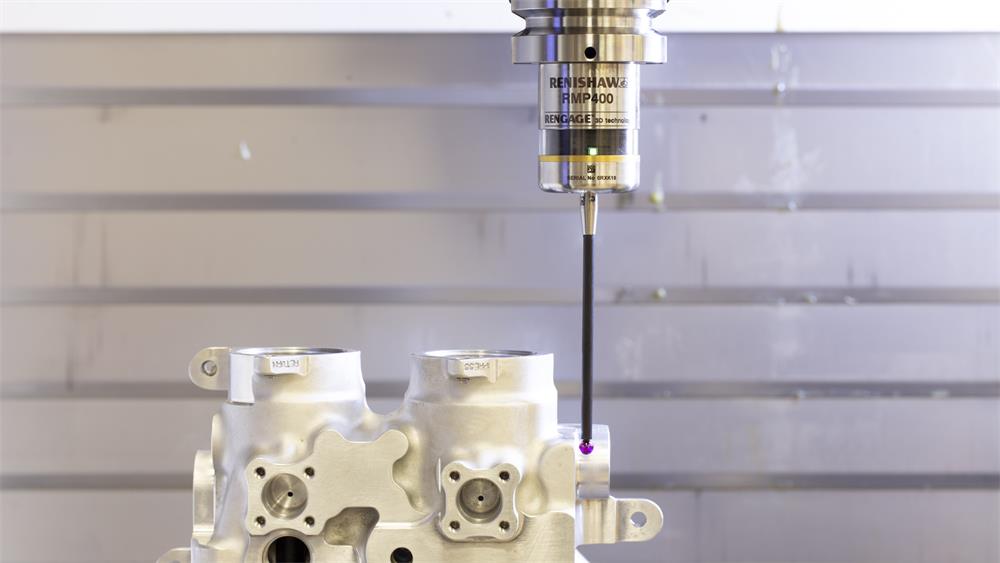

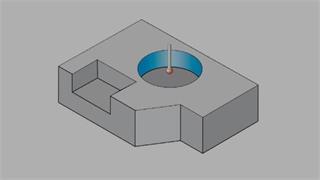

Контроль сложных деталей

Повышенная точность при использовании длинных и индивидуальных щупов, позволяющая упростить измерение сложных деталей.

Выполнение нынешних и будущих требований, предъявляемых к характеристикам наших изделий, вынуждает нас производить все более сложные и меньшие по размеру детали со стабильной точностью в пределах 1 мкм. Поэтому надёжная привязка и измерения имеют критически важное значение для этого процесса и являются основой принятия решения о применении технологии RENGAGE. Датчик OMP400 компании Renishaw – это единственное изделие, способное надёжно удовлетворить наши потребности.

Flann Microwave (Великобритания)

Призматическая деталь, OMP400 и NC4

0,25 мкм 2σ

Односторонняя повторяемость

±1,00 мкм

Трехмерный (3D) лепестковый эффект по X, Y и Z

0,06 Н

Сверхнизкое усилие срабатывания щупа в плоскости XY

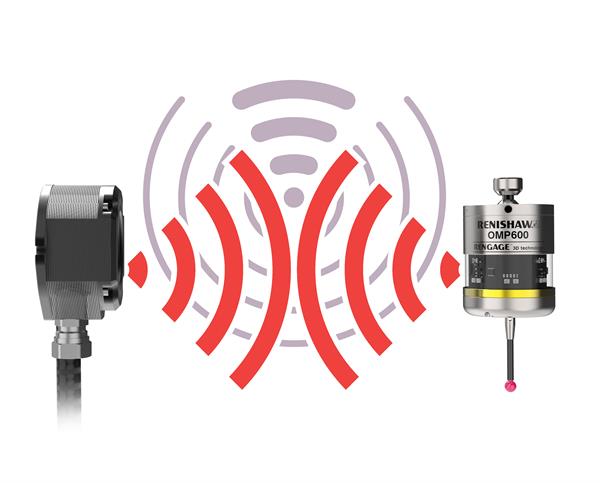

Стойкая к помехам оптическая передача сигналов

Стойкая к помехам оптическая передача сигналов

Оптические системы требуют размещения датчика и приемника в зоне прямой видимости, то есть они больше всего подходят для небольших и средних станков и не требуют сложной крепежной оснастки.

В оптической системе передачи сигналов компании Renishaw используется инфракрасная технология для обмена данными между датчиком и устройством ЧПУ.

Датчик принимает сигналы управления станком и передает сигналы состояния. В рабочем режиме датчик передает в приемник сигнал состояния, в том числе состояния батареи.

В системах компании Renishaw используется метод оптической передачи модулированного сигнала, который обеспечивает устойчивость к световым помехам от других источников и надежную связь.

Системы можно оптимизировать под потребности небольших станков, и с одним интерфейсом можно использовать до трех датчиков.

3-мерное измерение с помощью технологии RENGAGE™

Тензометрический механизм MP250

Технология RENGAGE™ сочетает проверенные силиконовые тензометрические датчики со сверхкомпактной электроникой. Благодаря ей станочные контактные измерительные системы достигают непревзойденных возможностей 3-мерного измерения и повторяемости результатов, измеряемой в долях микрометра.

Поскольку тензометрические датчики не зависят от кинематического механизма, датчики с технологией RENGAGE отличаются чрезвычайно низким усилием срабатывания, а следовательно — исключительной точностью. Более того, они не повреждают поверхности и не деформируют детали.

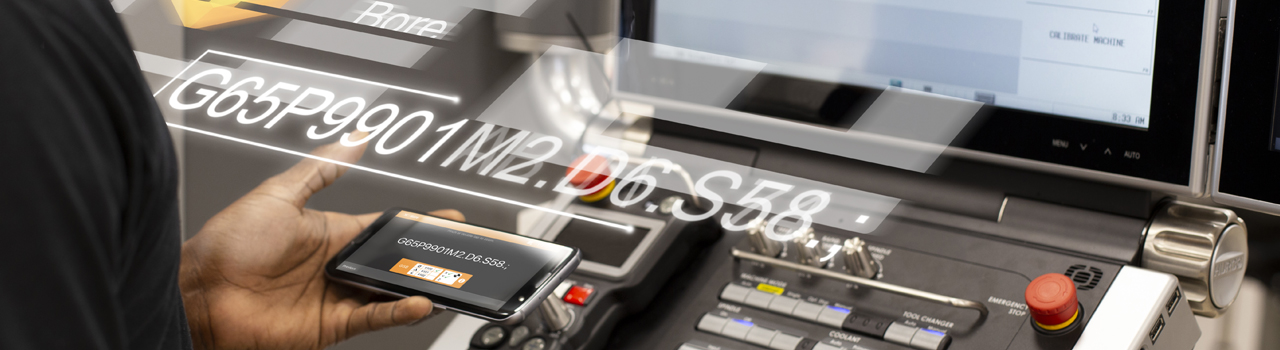

Приложение GoProbe

Программное обеспечение, упрощающее контактные измерения

Компания Renishaw стремится сделать эксплуатацию своих датчиков максимально удобной. Широкий выбор макросов циклов и приложений для станков позволяет быстро и легко программировать циклы измерения.

Компоненты системы

Компоненты OMP400

Оптический приемник/интерфейс

Оптический приемник/интерфейс обеспечивает передачу сигналов между измерительным датчиком и устройством ЧПУ станка и обработку этих сигналов.

Контактный измерительный датчик OMP400

Контактный измерительный датчик диаметром 40 мм с технологией RENGAGE™ для высокоточных измерений.

Щупы для датчиков

Специально для тензометрических датчиков была создана серия щупов повышенной прочности из углеродного волокна с высоким значением модуля Юнга. Эти щупы приводят к минимуму разброс величины отклонения перед срабатыванием и повышают точность датчика.

Следующий шаг

Если вы считаете, что OMP400 подходит вам, обратитесь к местному представителю отдела продаж.


Подробнее

Документация по использованию OMP400

Сертификаты соответствия изделий содержатся в библиотеке технической поддержки.

Преимущества Renishaw

Компания Renishaw гордится своей репутацией, заработанной благодаря качественной поддержке клиентов через сеть, которая состоит более чем из 70 центров поддержки и технического обслуживания по всему миру.

Получите техническую поддержку, услуги обучения и рекомендации или покупайте запчасти и оснастку в нашем интернет-магазине, в котором представлен широкий выбор продукции.
