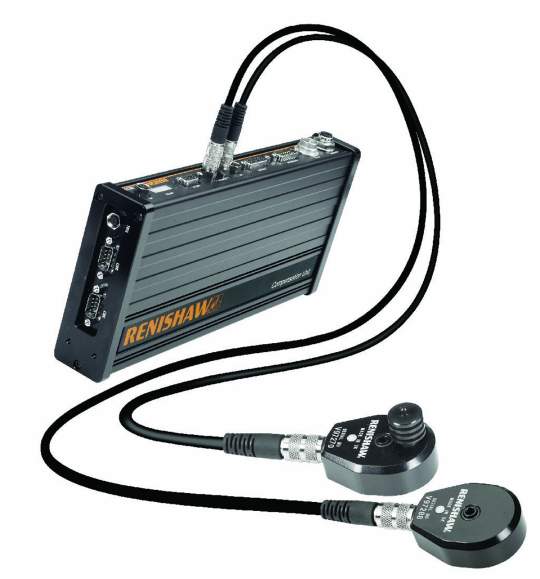

RCU10 real-time kwadratuurcompensator
Compensatiesystemen voor real-time kwadratuurpositiefeedback.
Als een laserinterferometersysteem wordt gebruikt in een niet-vacuüm omgeving, is een bepaalde mate van omgevingscompensatie vereist om de nauwkeurigheid te behouden bij wisselende omgevingscondities. Interferometrie is in feite afhankelijk van de golflengte van het laserlicht, een waarde die miniem varieert, afhankelijk van de brekingsindex van de omgevingslucht.
Afwijkingen van ± 1 °C in luchttemperatuur, ±,3 mbar in luchtdruk of 50% variantie in relatieve luchtvochtigeheid kunnen een afwijking genereren van 1 ppm in lasergolflengte en de meetresultaten.
De input- en outputparameters voor een RCU10 unit worden ingesteld met de Renishaw Configuration Software (RCU-CS). Deze software is te downloaden via de koppeling onderaan deze pagina.
Kenmerken en voordelen
- Nauwkeurigheid - brekingsindexcompensatie voor laserencoders via luchtdruk en -temperatuursensors verbetert de nauwkeurigheid tot minder dan ± 1 ppm.
- Verbeterde herhaalbaarheid - compensatie voor de thermische expansie van werkstukken en machineonderdelen gemeten met materiaaltemperatuursensors verbetert de herhaalbaarheid van processen aanzienlijk.
- Flexibiliteit - de RCU10 kan ook worden gebruikt voor compensatie bij veel andere laser- en schaalencoders die digitale kwadratuurfeedbacksignalen geven.
RCU10 systemen configureren
U kunt de volgende opties overwegen als u uw RCU10 systeem samenstelt:
- RCU10 compensatiesystemen zijn verkrijgbaar met of zonder integrale druksensor (respectievelijk de RCU10-PX-XX en de RCU10-XX-XX)
- Voor meerasssige systemen kunnen maximaal zes RCU10's worden gekoppeld via een ultrasnelle, seriële communicatieverbinding. Als onderdeel van een meerassig systeem is slechts één RCU10-PX-XX vereist.
- Luchttemperatuursensors
- Materiaaltemperatuursensors
Het artikelnummer van het compensatiesysteem voor uw specifieke toepassing kunt u vinden door eenvoudig uw vereisten in te voeren in de grijze vakjes van de RCU10 artikelnummergenerator. Het benodigde systeemartikelnummer wordt automatisch berekend en kan vervolgens worden gebruikt om een offerte te vragen of een order te plaatsen.
Specificaties
| Kenmerken | Brekingsindexcompensatie Compensatie uitzetting materiaal |
| Nauwkeurigheid | ± 1 ppm* |
| Dataformaat | Digitaal - RS422 kwadratuur Analoog - 1 Vpp sinus/cosinus |
| Resolutie | Digitaal - variabel tot 10 nm Analoog - variabel tot 20 µm |
| Snelheid | Tot 5 m/s |
* plus 3 ingangspulsen of 1 uitgangspuls (welke van beide groter is) voor digitale uitgangssignalen en een snelheidsafhankelijke afwijking voor analoge uitgangssignalen.
Optionele extra's
Er zijn ook diverse optionele extra's verkrijgbaar voor gebruik met de RCU10 real-time kwadratuurcompensatie-unit.| A-8014-0670 | Seriële / USB adapter |
| RCU10-DB-XX | Sensor verdeeldoos |
| RCU10-AC-X5 | Geïsoleerde sensorkabel (5 m) |
| RCU10-AT-XX | Luchttemperatuurzender |
| RCU10-MT-XX | Materiaaltemperatuurzender |
Software downloaden
-
Software download: RCU CS v2.0.5 [en]
RCU CS is the RCU10 configuration software. It allows all the parameters and operational modes to be configured before the RCU10 may be used. It also provides an operational display to monitor the compensation process, environment and error status.
