Renishaw GUI 操作簡單幫助模座生產達「零誤差」目標

模具是製造業大量生產的必備工具，不同的材料包括塑膠、金屬、礦物等經過高溫、高壓或其他製程而形成一定形狀成品，皆需使用模具。模座是模具的根本，由多塊鋼板和不同零部件組合而成。

模具產業近年逐漸走向少量多樣的變化，客戶對客製化及高精度模座需求日益增加，佶滿企業在競爭激烈的台灣模座加工業界脫穎而出，在於其對高品質生產的追求。佶滿使用 Renishaw 工具機測頭及刀具檢測系統已有 20 年，去年使用了 Renishaw GUI （使用者圖形介面），讓工件/刀具設定及特徵檢測更見簡單容易。佶滿使用 Renishaw 工具機測頭及刀具檢測系統已有 20 年，去年使用了 Renishaw GUI （使用者圖形介面），讓工件/刀具設定及特徵檢測更見簡單容易。

佶滿於 1982 年在台灣成立，業務包括塑膠模座整組生產、雙色模座加工、精密 CNC 工等，客戶以台灣本土客戶為主，約佔企業的 60% 業務，亦積極拓展海外市場，客戶包括 Mabuchi Motor （日本萬寶至馬達）、Futaba （日本双葉電子工業株式會社）、 YKK 株式会社、SHL Tooling Limited （香港商瑞鴻模具有限公司）等，每年產能約 2,500 組模座。

高精度客製化模座生產

為迎合模具市場的急速發展，佶滿企業以「一條龍」塑膠模座整組生產為主要業務。生產整組客製化模座比較複雜費時，精度要求高－公差往往控制在少於 5 微米內，較複雜的模座甚至需長達3天的製作時間，所以減少廢品率是佶滿控制品質及增加產能的首要條件。模座生產以準確量測孔位、穴位尺寸及「抓中心」為主，傳統的人手量測無法達到佶滿企業總經理申名寶先生的零誤差目標；加上長時間操作也增加了操作員人為錯誤的可能性，以佶滿為例，早期操作員一星期 5 天每天工作10 - 12 小時，在沒有使用工具機測頭前每星期或會出現 3 至 4次設定或量測錯誤，產生廢品同時亦增加了生產成本及時間。

Renishaw 工具機測頭和刀具量測系統滿足了申名寶總經理的 100% 準確量測要求－佶滿與 Renishaw 的接觸始於使用 MP10 測頭，其現有的 8 台 CNC 工具機均配備了 Renishaw 工具機測頭和刀具量測系統，包括 7 台 TS27R 接線式刀具設定系統，4 台 RMP60 工具機測頭及 1 台 RTS 無線接觸式刀具設定系統，作工件/刀具設定及機上量測。

模座整組生產

初次接觸 Renishaw GUI 的簡易操作

佶滿在去年購入了 2 台全新工具機，包括一台 YCM VCD2012B 龍門立式加工機時，首次接觸到 Renishaw GUI （使用者圖形介面）應用程式，其簡單易用且高安全性的特點更是申總經理的購買動機之一。GUI 以圖像介面簡化了傳統工具機編程作業，引導操作員完成包括測頭校準、工件設定、刀具設定和測頭檢測等標準量測，減少了操作員的人手輸入，一般操作員毋須編程培訓也可應付自如。

申總說道：「使用 Renishaw GUI 後我們的工程師可專心做回工程師的工作，包括處理如編程及程式開發等，工具機操作則全交給操作人員，這樣更能各司其職，工作更見效率。」 GUI 的高安全性更消除了操作員使用測頭時的恐懼心理。申總解釋道：「像我們這類型小型企業，購買一個工具機測頭並不便宜；Renishaw GUI 看圖選項的「傻瓜化」操作簡化了設定和量測作業，其保護設定不容許操作員自行更改設置，操作員不再擔心因人為錯誤損壞測頭而讓公司蒙受損失。加上我們的員工包括有台灣人及國外員工，不同語言亦會引致溝通問題而出現操作錯誤，Renishaw GUI 的圖像化介面則消除了不必要的失誤。我們使用了 Renishaw GUI 應用程式一年後便已提升 30% 生產力，準時交付期大大增加了客戶信任度。」

申總對 Renishaw GUI 應用程式十分滿意，剛訂購的 3 台 CNC 工具機亦指定配置 Renishaw GUI，以配合 Renishaw 工具機測頭和刀具量測系統使用。Renishaw GUI 由 Renishaw 與多家工具機廠家合作研發，使用者只需依據量測需求，按程式步驟選取及完成量測循環產生流程。Renishaw GUI 適用於 Okuma 、Fanuc、Mazak、Siemens、Heidenhain 和 Bosch Rexroth 工具機控制，同時提供了十多種語言選擇。

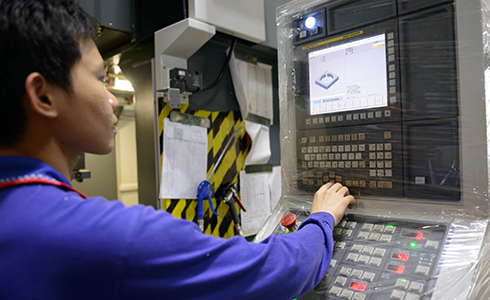

操作員以 Renishaw GUI 和 RMP60 測頭量測模座孔位尺寸

Renishaw RMP60 無線電傳輸測頭

使用 Renishaw GUI 後我們的工程師可專心做回工程師的工作，包括處理如編程及程式開發等，工具機操作則全交給操作人員，這樣更能各司其職，工作更見效率。我們使用了 Renishaw GUI 應用程式一年後便已提升 30% 生產力，準時交付期大大增加了客戶信任度。

佶滿企業 (台灣)

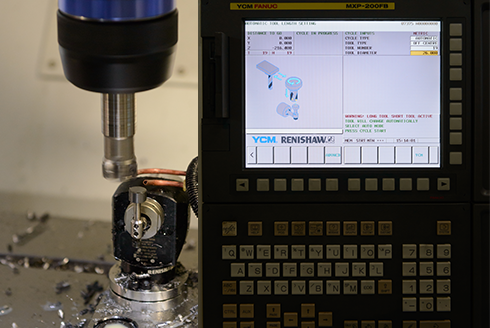

RTS 無線接觸式刀具設定

佶滿在選用 Renishaw GUI 同時，亦為 CNC 工具機配置了 RTS 無線接觸式刀具設定系統。佶滿對於 Renishaw 刀具檢測系統一點也不陌生，一直以來也使用 TS27R 接線式刀具設定系統；RTS 無線接觸式刀具設定系統採用全球公認的 2.4 GHz 波段無線通訊標準傳輸令安裝更為方便，且讓工具機上的工作台更自由地移動。RTS 的 1.00 μm 2σ 重複性可快速量測各種刀具的刀長和直徑。 TS27R 和 RTS 接觸式刀具設定系統均採用經驗證的 Kinematic 設計，適用在立式和臥式加工中心以及龍門型加工中心上，進行刀具設定及破損刀具檢測。
