Takım ölçme teknolojisi
Bir kesme takımının geometrik bilgilerini ve mevcut durumunu belirleyin.
Takım ölçme teknolojisi
Takım ölçme, bir takım ölçme cihazı kullanarak ve özel bir yazılım kullanarak, bir kesme takımının uzunluk, yarıçap ve/veya çap gibi geometrik bilgilerinin belirlenmesi prosesidir. Bazı takım ölçme teknolojileri, radyal/lineer profil ve kesici kenar durumu gibi, bilgileri belirleme becerisine de sahiptir. Kırık takım tespiti, takım ölçme sistemleri ve kırık takım tespiti için atanmış cihazlar kullanılarak, gerçekleştirilebilir. Hem takım ölçme, hem de kırık takım tespiti, takım tezgahlarının operatör olmadan çalıştırılmasına imkan vermektedir.
Takım ölçme ürünleri, sahip oldukları teknolojiye bağlı olarak "temaslı" veya "temassız" olarak adlandırılırlar.

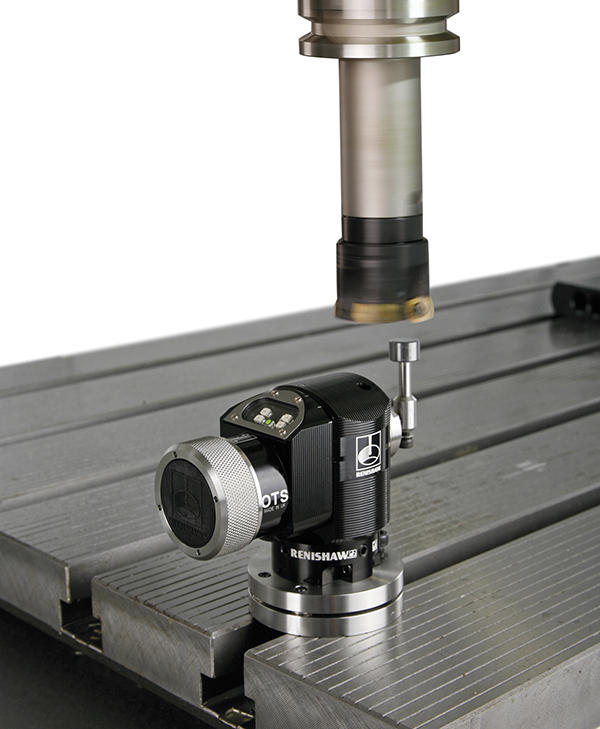

Temaslı takım ölçme probları
Temaslı takım ölçme sistemleri, cihaz ve yüklenen takım arasında fiziksel temas olmasını gerektirir. Sistemler ayrıca "piston" tipi, "prob" tipi veya takım ölçme kolları (torna tezgahları için kullanılır) olarak da sınıflandırılabilirler.
Avantajları
- Tekrarlanabilirlik ve takımdan takıma hassasiyet sağlar
- Zorlu tezgah ortamlarında dayanıklıdır
- Ekonomiktir
- Farklı iş mili konumlarında ölçüm yapabilir
- Optik iletim seçeneği ile mevcuttur
- Dönen takımların uzunluğu kadar çapını da ölçebilir
Dikkate alınacak hususlar
- Çok küçük takımların yönünü değiştirebilir
- Karmaşık kenar kontrolü yoktur
- Genellikle tablaya monte edilir
Temassız takım ölçme probları
Temassız takım ölçme sistemleri, takımın varlığını algılamak için bir optik (lazer) ışın kullanırlar Sistemler, sabit sistemlere (verici ve alıcı üniteleri tek bir teçhizat içerisinde konumlandırılır) veya ayrık verici ve alıcı teçhizatına sahip, "ayrı" sistemlere bölünebilir.
Temassız sistemler ayrıca bir takımın kesici kenarındaki kırıklar ve/veya çentikler olup, olmadığını kontrol edebilirler.
Avantajları
- Çok küçük takımların yönünü değiştirmez
- Yüksek iş mili hızlarında ölçüm yapar
- Daima korunan optiklere sahiptir
- Kenar kontrol işlemi kırık olukları veya ekleri algılar
- Birden çok ölçüm noktası olabilir
Dikkate alınacak hususlar
- Genellikle temaslı sistemlerde daha pahalıdır
- Kurulumu daha karmaşıktır: temiz hava kaynağı gereklidir
- Zorlu ortamlar ve talaş, uygulama problemlerine ve tüm optik sensörler ile ölçüm hatalarına neden olabilir
- Sabit takım ile işleme için uygun değildir
ToolWise™ takım tanıma sistemi (kırık takım tespiti)
Kırık takım tespiti, radyal ve lineer profil ve kesici kenar durumu gibi, takım durumu bilgilerini belirlemek için kullanılan bir prosestir. Çoğu takım ölçme cihazının bir fonksiyonu olarak mevcuttur. Ayrıca özel takım tespit sistemlerinde de bulunmaktadır.
İşlevler
- Benzersiz ToolWise™ model tanıma becerisini kullanarak ultra hızlı tespit süreleri
- Çok çeşitli takım dönme hızlarında (200 devir/dakika - 5000 devir/dakika) çalışabilen esnek sistem
- Basit ayarlama, tezgahın çalışma alanının dışına monte edilir
Takım ölçme teknolojisi hakkında daha fazla bilgi almak için, Daha fazla bilgi bölümüne bakın.
